المطارات هي بيئات معقدة وعالية الحركة وتتطلب بنية تحتية موثوقة لإدارة الكابلات الكهربائية. تلعب حوامل الكابلات دورًا حاسمًا في تنظيم هذه الكابلات وحمايتها ودعمها. باعتباري أحد موردي حوامل الكابلات، فأنا على دراية جيدة بعملية تركيب حوامل الكابلات في المطارات. في منشور المدونة هذا، سأشارك الدليل خطوة بخطوة حول كيفية تركيب حوامل الكابلات في المطارات، مما يضمن التثبيت الفعال والآمن.
1. التخطيط والتصميم
قبل البدء في عملية التثبيت، تعد مرحلة التخطيط والتصميم الشامل أمرًا ضروريًا. ويتضمن ذلك التعاون الوثيق مع الفرق الهندسية والكهربائية بالمطار.
- حساب الحمل: تحديد وزن جميع الكابلات التي سيتم وضعها في حوامل الكابلات. لا تأخذ في الاعتبار فقط حمل الكابل الحالي ولكن أيضًا أي توسعات مستقبلية. تتطور المطارات باستمرار، وقد تتم إضافة أنظمة اتصالات جديدة أو ترقيات الإضاءة أو معدات أمنية بمرور الوقت. على سبيل المثال، سيتطلب إدخال نقاط وصول لاسلكية جديدة عالية السرعة كابلات بيانات إضافية.
- رسم خرائط الطريق: تحديد المسارات المثلى لحوامل الكابلات. تجنب المناطق ذات مناطق المشاة ذات حركة المرور العالية أو المناطق المعرضة للأضرار الميكانيكية. وينبغي أيضًا تخطيط الطرق لتقليل التداخل مع أنظمة المطارات الأخرى مثل قنوات التهوية، والسباكة، وأنظمة إخماد الحرائق. استخدم برنامج التصميم بمساعدة الكمبيوتر (CAD) لإنشاء خرائط تفصيلية لمسارات علبة الكابلات.

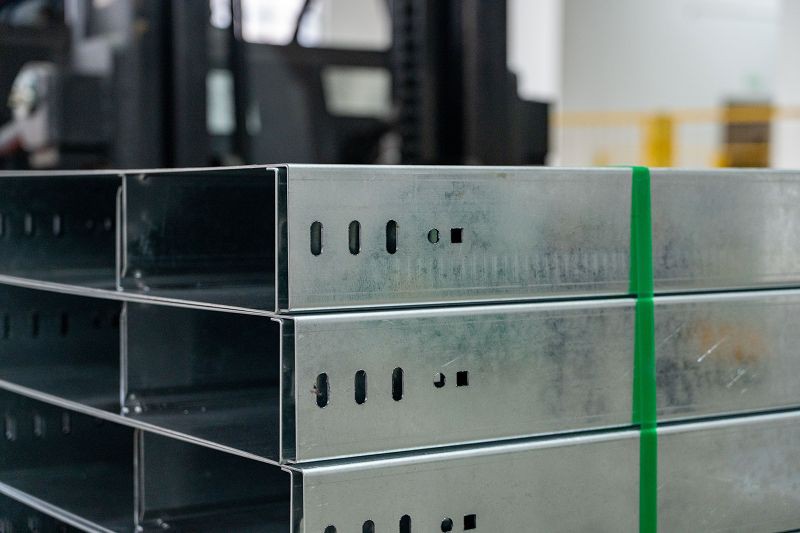

- اختيار الدرج: بناءً على متطلبات الحمل والظروف البيئية، حدد النوع المناسب من حوامل الكابلات. نحن نقدم مجموعة متنوعة من حوامل الكابلات، بما في ذلكعلبة الكابلات المصنوعة من الفولاذ المقاوم للصدأ، وهو ذو مقاومة عالية للتآكل، مما يجعله مناسبًا للمناطق المعرضة للرطوبة أو المواد الكيميائية. العلبة الكابلات الطويلةمثالية لتغطية مسافات طويلة دون الحاجة إلى دعم متكرر، في حين أنحوامل كابلات الزنك – الألومنيوم – الماغنسيوميوفر حماية ممتازة ضد الصدأ ويوفر عمر خدمة طويل.
2. الحصول على التصاريح
المطارات هي بيئات منظمة، والحصول على التصاريح اللازمة يعد خطوة حاسمة. قد يشمل ذلك تصاريح التركيبات الكهربائية وتصاريح البناء وموافقات السلامة. العمل بشكل وثيق مع الإدارة التنظيمية بالمطار للتأكد من تقديم جميع الوثائق المطلوبة والموافقة عليها قبل البدء في التثبيت. يمكن أن يؤدي التأخير في إصدار التصاريح إلى تأخير كبير في المشروع وتجاوز التكاليف.
3. إعداد الموقع
بمجرد الانتهاء من جميع المهام المتعلقة بالتخطيط والتصاريح، فقد حان الوقت لإعداد موقع التثبيت.
- تنظيف السطح: قم بتنظيف الأسطح التي سيتم تركيب دعامات علبة الكابلات فيها. قم بإزالة أي أوساخ أو حطام أو مواد سائبة. يضمن السطح النظيف تثبيتًا آمنًا ومستقرًا للدعامات.
- وضع العلامات: استخدم أدوات القياس والعلامات لتحديد المواقع الدقيقة لدعم حوامل الكابلات. التأكد من دقة العلامات ومواءمتها وفقًا لخطط التصميم. تعتبر هذه الخطوة ضرورية للحفاظ على المحاذاة الصحيحة واستواء حوامل الكابلات.
- تدابير السلامة: قم بتثبيت حواجز السلامة واللافتات المناسبة حول منطقة التثبيت. وهذا يساعد على منع الوصول غير المصرح به ويقلل من مخاطر وقوع حوادث في بيئة المطار المزدحمة.
4. تركيب الدعامات
يعد تركيب دعامات حوامل الكابلات خطوة أساسية توفر الأساس لنظام حوامل الكابلات بالكامل.
- اختيار نوع الدعم: اختر نوع الدعامات المناسب بناءً على متطلبات التصميم. تشمل أنواع الدعم الشائعة الأقواس المثبتة على الحائط، والحوامل المثبتة على الأرض، والدعامات المعلقة في السقف. يجب أن تتطابق سعة تحميل الدعامات مع وزن حوامل الكابلات والكابلات التي ستحملها.
- دعم التثبيت: حفر ثقوب في المواقع المحددة وإدراج مسامير التثبيت للدعامات. بالنسبة للحاملات المثبتة على الحائط، استخدم ميزانًا للتأكد من أنها في وضع أفقي تمامًا. قم بتأمين الدعامات بإحكام لمنع أي حركة أو اهتزاز، مما قد يؤدي إلى تلف حوامل الكابلات بمرور الوقت.
- تباعد: اتبع إرشادات التباعد الموصى بها للدعامات. تعتمد المسافة على نوع علبة الكابلات، والحمل الذي ستحمله، والمواد المصنوعة منها. بشكل عام، يلزم وجود مسافات أقرب للأحمال الثقيلة والصواني ذات الامتداد الأطول.
5. تجميع وتركيب حوامل الكابلات
بعد وضع الدعامات في مكانها، حان الوقت لتجميع حوامل الكابلات وتثبيتها.
- تجميع صينية: إذا تم شحن حوامل الكابلات على شكل أقسام، فقم بتجميعها وفقًا لتعليمات الشركة المصنعة. استخدم السحابات والموصلات المتوفرة لربط المقاطع بشكل آمن. تحقق من المحاذاة الصحيحة وتأكد من إحكام المفاصل لمنع ترهل الكابل.
- تركيب صينية: ارفع حوامل الكابلات المجمعة على الدعامات وقم بتثبيتها. استخدم المشابك أو البراغي لتوصيل الأدراج بالدعامات. تأكد من أن الأدراج مستوية ومحاذات بشكل صحيح على طول المسارات المخططة. بالنسبة للزوايا والانحناءات، استخدم التركيبات المناسبة لضمان انتقال سلس للكابلات.
- التأريض: قم بتوصيل حوامل الكابلات بنظام التأريض الكهربائي. وهذا أمر ضروري لمنع تراكم الكهرباء الساكنة وضمان السلامة الكهربائية. استخدم موصلات التأريض ذات الحجم والنوع المناسبين كما هو محدد في الكود الكهربائي.
6. تركيب الكابلات
بمجرد تركيب حوامل الكابلات، يمكن وضع الكابلات.
- توجيه الكابل: قم بتوجيه الكابلات بشكل أنيق داخل حوامل الكابلات. افصل بين أنواع الكابلات المختلفة، مثل كابلات الطاقة وكابلات البيانات، لتجنب التداخل. استخدم روابط أو مشابك الكابلات لتأمين الكابلات على فترات منتظمة لمنعها من الحركة أو التشابك.
- وضع العلامات: قم بتسمية كل كابل بوضوح لتحديد مصدره ووجهته ووظيفته. وهذا يجعل من السهل إجراء الصيانة واستكشاف الأخطاء وإصلاحها في المستقبل. استخدم ملصقات مقاومة للماء ومتينة يمكنها تحمل بيئة المطار.
- اختبار: بعد تركيب الكابلات، قم بإجراء اختبار كهربائي للتأكد من أنها تعمل بشكل صحيح. تحقق من الاستمرارية ومقاومة العزل والمعلمات الكهربائية الأخرى. يساعد ذلك على تحديد أي مشكلات مبكرًا ويضمن موثوقية النظام الكهربائي.
7. التفتيش والتشغيل
الخطوة الأخيرة في عملية التثبيت هي الفحص والتشغيل.
- التفتيش البصري: قم بإجراء فحص بصري شامل لنظام علبة الكابلات والكابلات المثبتة. تحقق من عدم وجود أي علامات تلف أو توصيلات مفككة أو تركيب غير صحيح. التأكد من تطبيق كافة إجراءات السلامة وأن النظام مطابق لمواصفات التصميم.
- الاختبار الوظيفي: اختبار النظام الكهربائي بأكمله للتأكد من أنه يعمل بشكل صحيح. يتضمن ذلك اختبار الإضاءة وأنظمة الاتصالات والمعدات الكهربائية الأخرى المتصلة بالكابلات.
- التوثيق: قم بإعداد وثائق مفصلة لعملية التثبيت، بما في ذلك الرسومات المبنية وتقارير الاختبار وتعليمات الصيانة. تعتبر هذه الوثائق ذات قيمة للرجوع إليها في المستقبل وللامتثال للوائح المطار.
الاتصال للشراء والتشاور
يعد تركيب حوامل الكابلات في المطارات مشروعًا معقدًا يتطلب خبرة ومنتجات عالية الجودة. كمورد لحوامل الكابلات، نحن ملتزمون بتوفير حلول حوامل الكابلات من الدرجة الأولى وإرشادات التثبيت الاحترافية. إذا كنت مشتركًا في مشروع مطار وتبحث عن حوامل كابلات موثوقة أو تحتاج إلى مشورة فنية متعمقة، فلا تتردد في التواصل معنا. نحن على استعداد لمناقشة متطلباتك المحددة وتقديم حلول مخصصة لتلبية احتياجاتك.
مراجع
- الكود الكهربائي الوطني (NEC)
- معايير التركيبات الكهربائية بالمطار
- أدلة التثبيت الخاصة بالشركة المصنعة لعلبة الكابلات
